안녕하세요. 용접 자동화 솔루션의 선두주자, 내쇼날시스템(NSWEL)입니다.
오늘은 저희가 꾸준히 판매하고 있는 ‘용접 턴테이블 포지셔너’ 제품에 대해, 보다 심층적인 정보를 전달해드리고자 합니다.
턴테이블 포지셔너는 단순한 회전 장비가 아닙니다.
용접 품질을 좌우하는 핵심 보조장비로서, 작업의 정밀도와 효율성, 작업자의 피로도까지 좌우하는 중요한 역할을 합니다.
🌀 용접 턴테이블 포지셔너란?

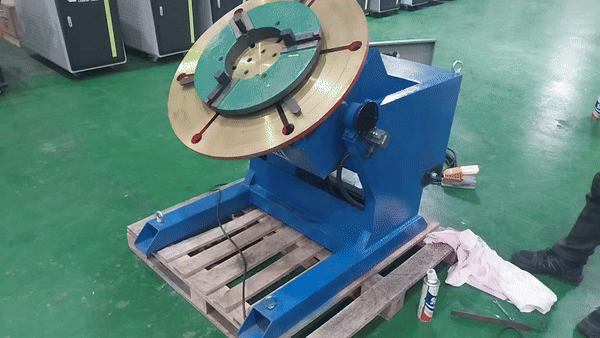

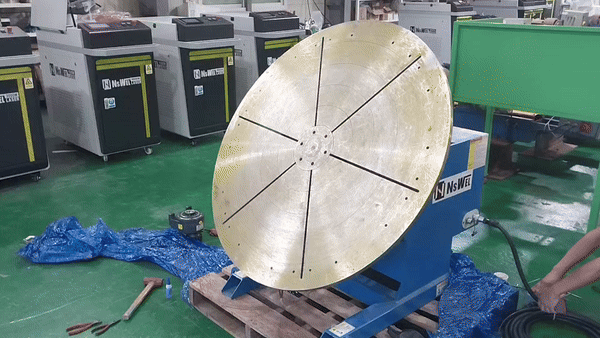

용접 턴테이블 포지셔너는 원형의 테이블이 회전하면서 고정된 모재(작업물)를 원하는 각도로 움직일 수 있게 하는 장비입니다.
이 장비를 통해 작업자는 어려운 각도의 용접을 보다 안정적이고 정밀하게 수행할 수 있으며, 자동화 라인에서도 로봇 용접기와의 연동을 통해 생산성을 크게 높일 수 있습니다.
특히, 복잡한 구조물이나 원형 파이프, 플랜지와 같이 균일한 회전이 필요한 모재 용접에 최적화되어 있습니다.
📌 턴테이블 포지셔너 선택 시 반드시 고려해야 할 두 가지
턴테이블 포지셔너를 선택할 때는 단순히 '회전이 되는가'만 보는 것이 아닙니다.
작업하려는 모재의 조건에 따라 제품 스펙이 달라져야 하며, 특히 다음 두 가지 요소가 매우 중요합니다.
1. 모재의 무게
턴테이블은 일정한 하중까지 견딜 수 있도록 설계되어 있습니다.
지정된 최대 하중(kg)을 초과하면, 장비의 회전 성능이 저하되거나, 장기적으로 모터 및 기어 손상이 발생할 수 있습니다.
2. 모재의 크기
동일한 무게라도 모재의 길이, 지름, 중심 위치에 따라 회전에 걸리는 토크가 달라집니다.
즉, 무게 중심이 얼마나 멀리 있느냐에 따라 포지셔너가 견뎌야 할 부하가 달라지는 것이죠.
이 때문에 척(Chuck)의 선택이 매우 중요해집니다.
🔍 척(Chuck)의 선택이 중요한 이유
턴테이블 포지셔너는 일반적으로 모재를 고정하기 위한 척 시스템을 장착하고 사용합니다.
척은 용접할 모재를 강력하게 잡아주며, 회전 중에도 흔들림 없이 유지되도록 하는 핵심 장치입니다.
📎 척의 종류별 특징

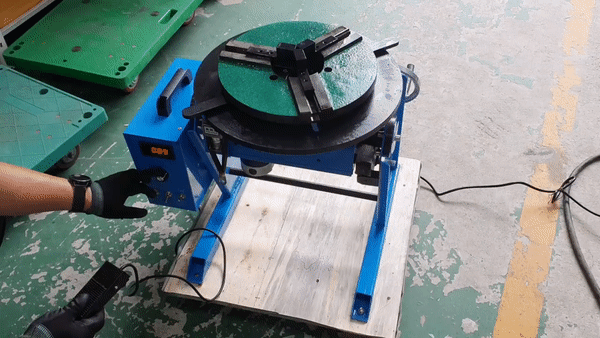

① 원형척 (Round Chuck)
- 장점: 가장 간편한 방식으로, 조작이 쉬워 숙련되지 않은 작업자도 손쉽게 사용할 수 있습니다. 무게도 가벼워 포지셔너의 부담이 적습니다.
- 단점: 잡아주는 힘이 약하고, 고정 가능한 모재의 사이즈에 제한이 있습니다. 반복 정밀 고정이 어려울 수 있습니다.
- 적용 예: 가벼운 구조물, 반복 작업이 적은 경우, 다양한 모재 실험용 등

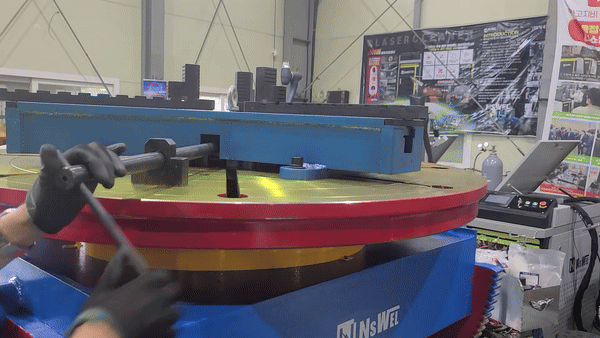

② 선반척 (Lathe Chuck)
- 장점: 3~4개의 죠(Jaw)를 통해 모재를 강하게 클램핑합니다. 넓은 범위의 지름을 가진 모재도 안정적으로 고정 가능하며, 중량 모재 작업에 적합합니다.
- 단점: 척 자체가 무겁기 때문에 턴테이블의 총 적재 하중을 압박합니다. 대형 턴테이블과 조합하는 것이 일반적입니다.
- 적용 예: 중대형 파이프, 고정 정밀도가 요구되는 구조물, 반복 공정 등

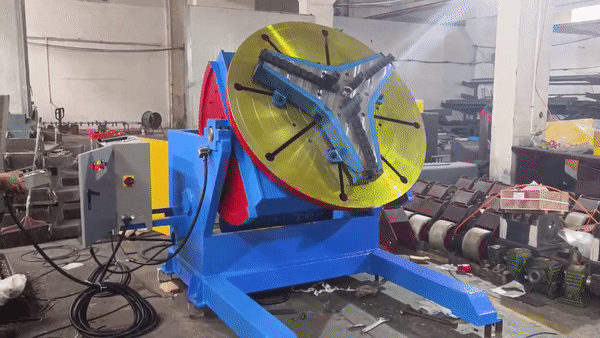

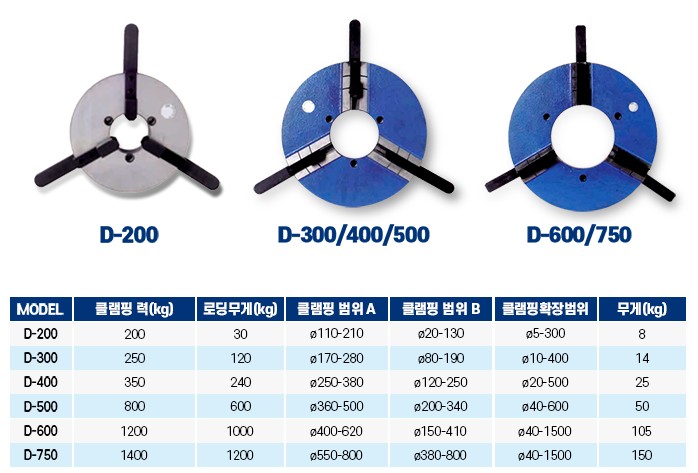

③ 삼각척 (Three-jaw Chuck)
- 장점: 선반척과 유사한 작동 방식을 가지며, 무게는 가볍고 고정력은 우수합니다. 선반척과 원형척의 중간 포지션으로 많이 사용됩니다.
- 단점: 소형 사이즈가 거의 없으며, 소형 정밀 작업에는 부적합할 수 있습니다.
- 적용 예: 다양한 크기의 중형 모재, 정밀도와 무게 균형을 동시에 요구하는 작업
⚙️ 용접 공정별 포지셔너 활용 사례
| 파이프 자동 용접 | 스테인리스 배관, 산업 배관 | 삼각척 / 선반척 |
| 조선소 중량 구조물 용접 | 선박 구조 프레임 | 선반척 |
| 소형 금속 부품 수동 용접 | 철제 브라켓, 금속 프레임 | 원형척 |
| 로봇 연동 자동 용접 | 산업 자동화 라인 | 삼각척 (중량 균형 고려) |
용접 턴테이블 포지셔너는 매우 유용한 보조 장비지만, 무작정 구매해서는 원하는 효과를 보기 어렵습니다.
모재의 무게, 크기, 중심 위치, 작업 방식에 따라 척의 선택이 달라져야 하며, 척의 선택은 전체 장비 성능에 직접적인 영향을 미칩니다.
📞 구매 전 꼭 전문가 상담을 받으세요!
내쇼날시스템(NSWEL)은 1997년부터 수많은 기업의 용접 자동화를 도와온 경험을 바탕으로,
현장에 꼭 맞는 포지셔너 선택부터 세팅, 시운전까지 전 과정을 책임지고 있습니다.
궁금하신 점은 언제든지 문의주세요.
현장 조건에 맞는 최적의 장비를 제안드리겠습니다.
